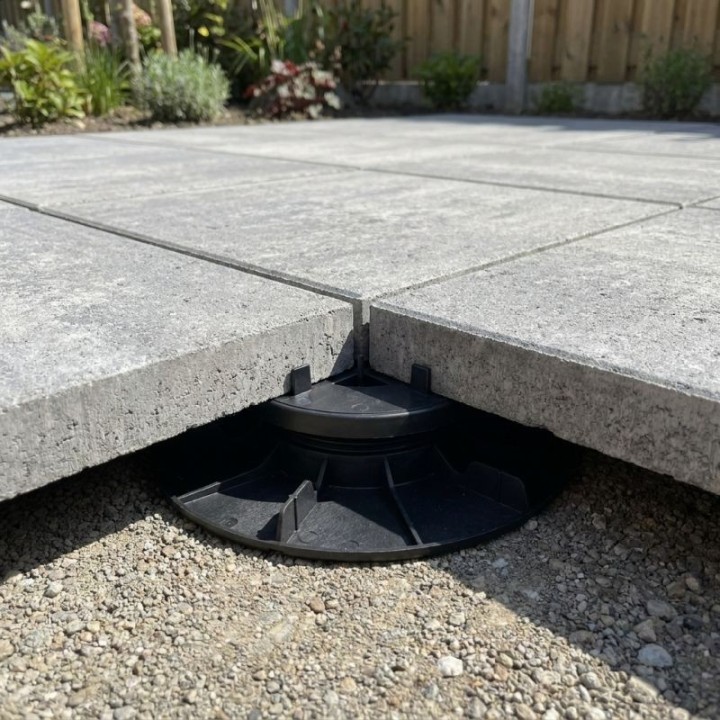

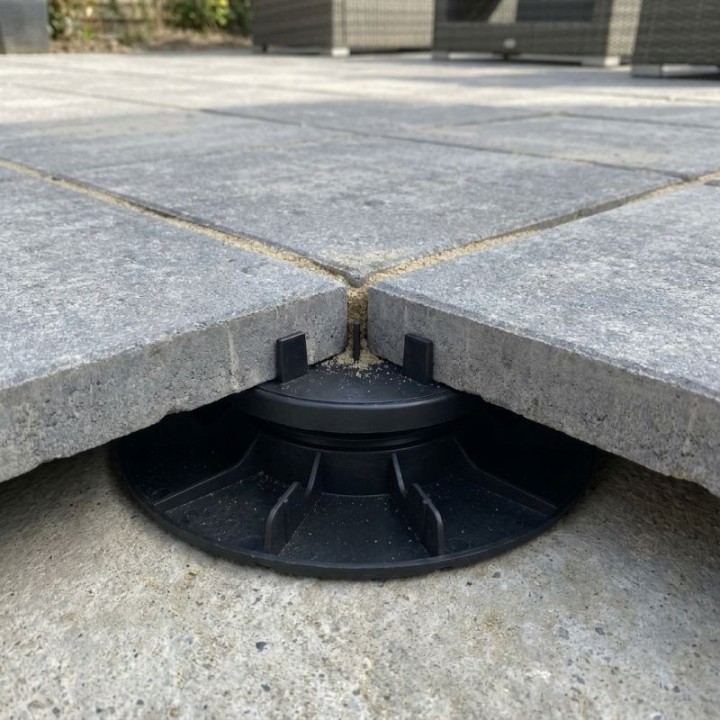

Selbstnivellierendes Stelzlager für Fliesenterrassen, höhenverstellbar von 29 bis 39 mm. Das selbstnivellierende Plattenstelzlager von Jouplast ist ein verstellbares Stelzlager von 29 bis 39 mm. Damit lässt sich eine Terrasse aus Terrassenfliesen, Feinsteinzeug, Betonplatten oder Gitterrosten auf geneigtem oder unebenem Untergrund bauen. Dieses Plattenstelzlager gleicht bis zu 5 % Gefälle auf 1 Meter aus und lässt sich, wie die gesamte Serie Essentiel von Jouplast, millimetergenau einstellen.

Die Vorteile des Plattenstelzlagers 29-39 mm von Jouplast

• Schnelle und einfache Montage.
• Verlegung auf unebenem oder unregelmäßigem Untergrund.
• Gleicht ein Gefälle bis 5 % aus oder erzeugt es – dank seines schwenkbar gelagerten Kopfes.
• Verlegung ohne Befestigung und ohne Fugen.
• 4 abbrechbare Abstandhalter von 3 mm Stärke für eine leichtere Verlegung.
• Manuelle, millimetergenaue Einstellung über die Mutter.

Tipps zur Verlegung einer Fliesenterrasse auf selbstnivellierenden Stelzlagern

• Stelzlager für den begehbaren Außenbereich.

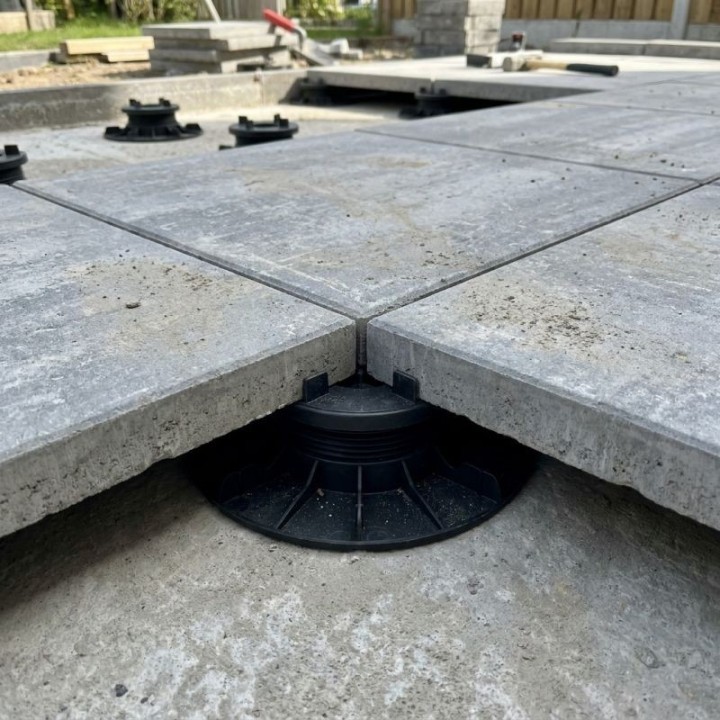

• Nur auf unebenem, unregelmäßigem Boden oder auf einer bestehenden Betonplatte verwenden.
• Bereiten Sie den Untergrund immer vor: Ein unvorbereiteter Boden bewegt sich mit der Zeit. Seine Stabilisierung sichert die Langlebigkeit der Terrasse.
• Sehen Sie ein Gefälle von 1 cm pro laufendem Meter vor, damit sich kein Regenwasser staut – unabhängig vom Untergrund.
• Verwenden Sie selbsttragende Platten der Klasse T7 oder T11 (Norm NF EN 1339 oder F+).
• Verwenden Sie einen Plattenheber, um das Versetzen und Verlegen der Fliesen zu erleichtern.

Die Schritte zur Verlegung einer Plattenterrasse auf selbstnivellierenden Stelzlagern

1. Untergrund vorbereiten

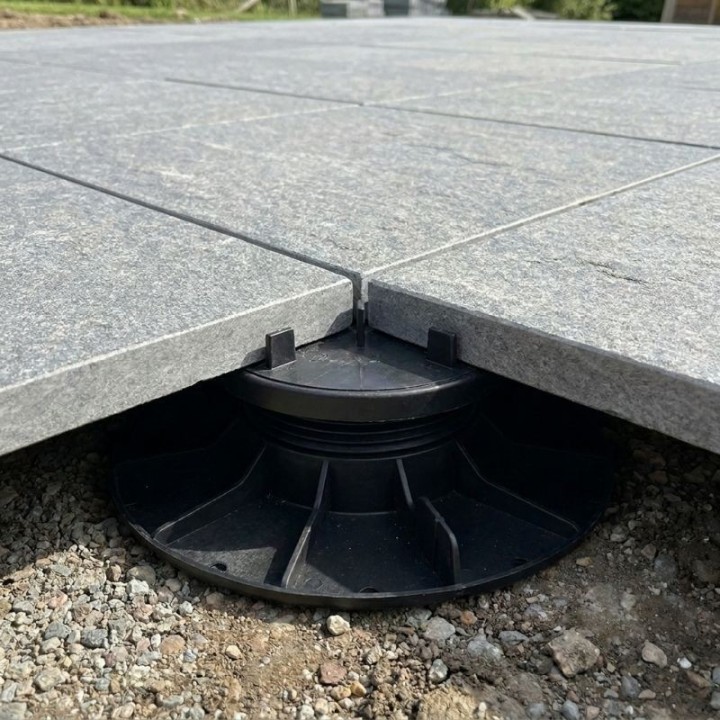

Das selbstnivellierende Plattenstelzlager ist ideal für unebene Untergründe. Auf Kies erleichtert es die Verlegung erheblich: Ein mit Schotter aufgefüllter Untergrund ist nie ganz eben – genau hier liegt der Vorteil des selbstnivellierenden Stelzlagers. Außer auf einer Betonplatte genügt eine einfache und schnelle Vorbereitung.

Benötigtes Material: eine Richtschnur, Pflöcke, eine Wasserwaage, eine Schaufel, ein Maßband, eine Richtlatte, Geotextil-Vlies und Schotter.

Vorbereitung:

• Den Boden 15 cm tief ausheben.
• Ein Geotextil-Vlies verlegen, um Unkrautwuchs zu verhindern.
• Eine Schicht Drainagekies 30/60 oder 40/80 von 15 cm einbringen.
• Alles gut verdichten.

2. Stelzlager und Platten verlegen

Die Verlegung erfolgt in 4 Schritten. Rechnen Sie mit 1 Stelzlager pro Ecke, also 4 Stelzlagern pro Platte. Bei Großformaten (ab 60 x 60 cm) fügen Sie 1 oder 2 Stelzlager in der Mitte hinzu und brechen dafür die Abstandhalter ab, um die Konstruktion zu verstärken.

• Stelzlager gemäß Ihrem Verlegeplan auf dem Boden positionieren.
• Ein Schallschutz-Gummipad auf den Kopf der Stelzlager legen, um Vibrationen zu dämpfen.
• Die Platten an die Abstandhalter anlegen.
• Die graue Mutter drehen, um die Höhe auf das gewünschte Niveau einzustellen.

Zubehör für selbstnivellierende Plattenstelzlager von Jouplast

• Der Erhöhungsaufsatz 10 mm, um das Stelzlager zu erhöhen, ohne es auszutauschen.
• Das Schallschutz-Gummipad für optimalen akustischen Komfort durch Dämpfung von Vibrationen.
• Die Plattentragezange, um Platten rückenschonend zu versetzen.

Technische Daten

• Konform zu DTU 43.1.
• Tragfähigkeit über 1 Tonne.
• Beständig gegen Frost und UV-Strahlung.

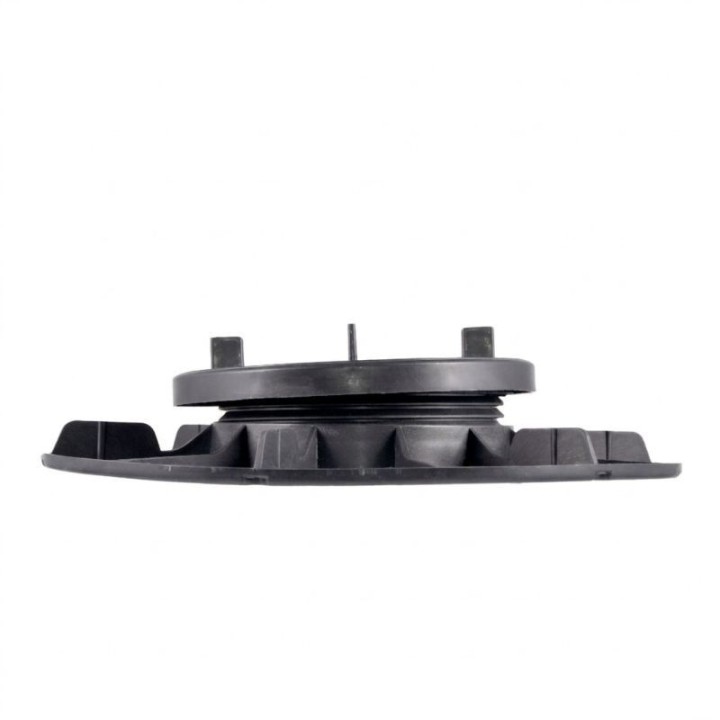

• Durchmesser Grundplatte: 208 mm — Durchmesser Kopf: 120 mm.
• Verstellbare Höhe: 29 bis 39 mm.
• 4 Abstandhalter von 3 mm Stärke.

Kompatibilität mit Bitumenbahnen

Alle unsere Stelzlager sind mit einer Bitumenbahn kompatibel, jedoch müssen die Art des Stelzlagers und der Bahn (Kaltbitumen, geschweißte Bitumenbahn usw.) berücksichtigt werden.

✅ Kompatible und empfohlene Stelzlager:

• Verstellbare Stelzlager aus Polypropylen mit breiter, glatter Grundfläche.
• Modelle, die als kompatibel mit Bitumen- oder PVC-Bahnen ausgewiesen sind.
• Mit oder ohne Gummipads / Dämpfungsplatten darunter, um die Bahn zu schützen, die Lasten zu verteilen und ein Verrutschen zu verhindern.

❌ Nicht kompatible Stelzlager:

• Stelzlager mit Metallfuß ohne Kunststoffsohle: langfristig Gefahr der Perforation.
• Stelzlager ohne breite Grundfläche oder Gummischutz: Durchstanzen der Abdichtung.
• Stelzlager mit mechanischer Befestigung (Schrauben, Dübel): unzulässig, da sie die Bahn durchstoßen und die Abdichtung aufheben würden.

🔧 Verlegetipp: Legen Sie unter jedes Stelzlager eine Schutzschicht (Geotextil-Vlies oder Dämpfungsplatte), um jegliches Risiko von Abrieb oder punktueller Erwärmung zu vermeiden.

Warnhinweise und bewährte Vorgehensweisen

• Nur für Platten: Diese Stelzlager tragen weder Lagerhölzer noch eine sekundäre Holzkonstruktion.
• Empfohlene Plattenstärke: mindestens 2 cm für Stabilität und Langlebigkeit.
• Fugenlose Verlegung der Platten, um punktuelle Spannungen zu vermeiden und die Abdichtung zu erhalten.

Wissenswertes zum gesamten Stelzlager-Sortiment

Unser Sortiment beginnt mit dem festen Stelzlager 10 mm, setzt sich fort mit den verstellbaren Stelzlagern von 8/20 mm bis 150/260 mm und den selbstnivellierenden Stelzlagern von 50/65 mm bis 175/285 mm. Prüfen Sie stets die maximal benötigte Höhe für Ihr Projekt und rechnen Sie 2 cm für die Fliesen oder Dielen hinzu.
