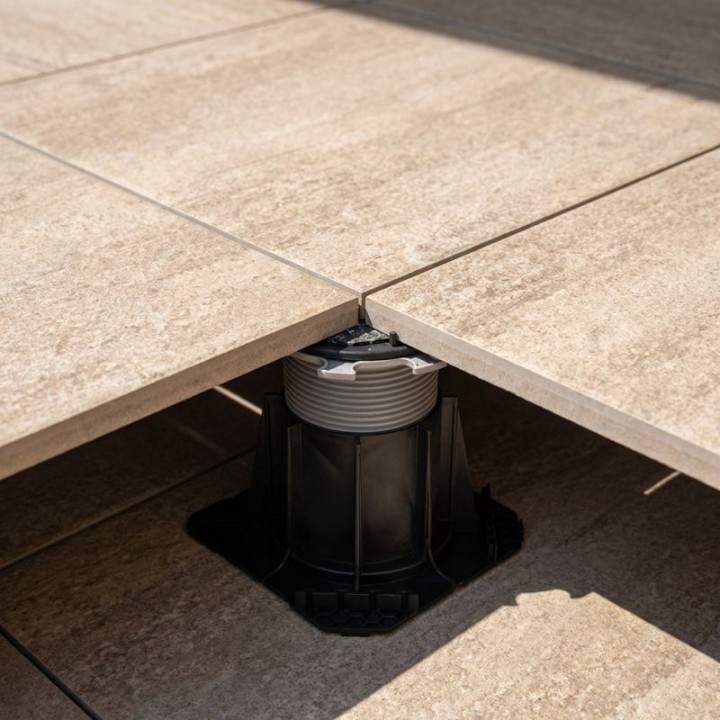

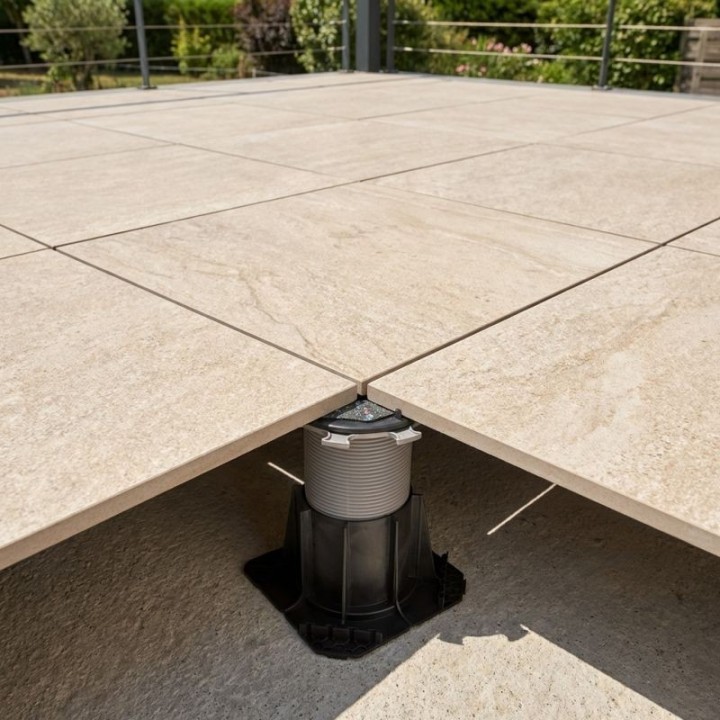

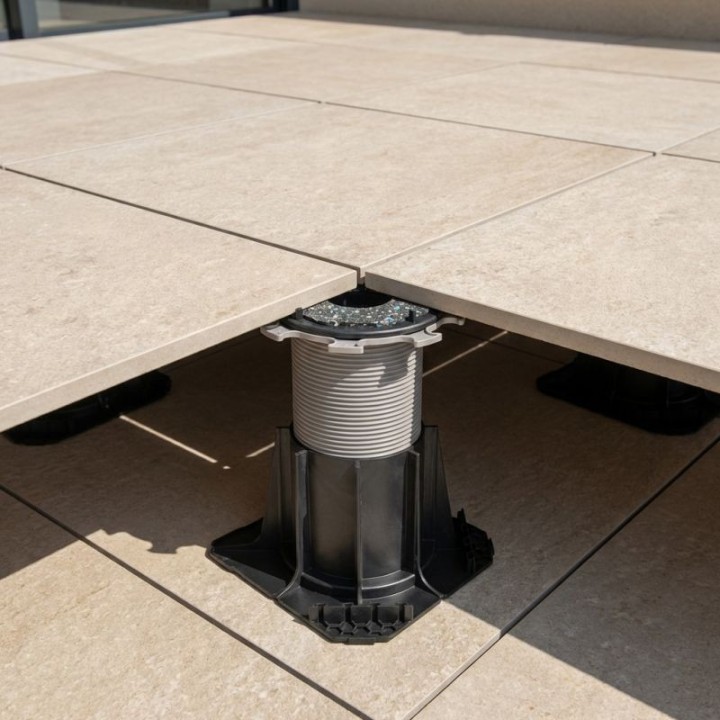

Das selbstnivellierende Stelzlager Cleman 130/230 mm von Jouplast ist ein Premium-Stelzlager für aufgeständerte Terrassen, verstellbar von 130 bis 230 mm, konzipiert für die Verlegung von Feinsteinzeug, Terrassenfliesen, Betonplatten oder Holz-Gitterrosten auf unebenem oder geneigtem Boden. Dank seines schwenkbar gelagerten Kopfes gleicht es automatisch ein Gefälle bis 5 % auf 1 Meter aus oder erzeugt es – ohne zusätzliches Material.

Ein Premium-Stelzlager, das sich dem Untergrund anpasst

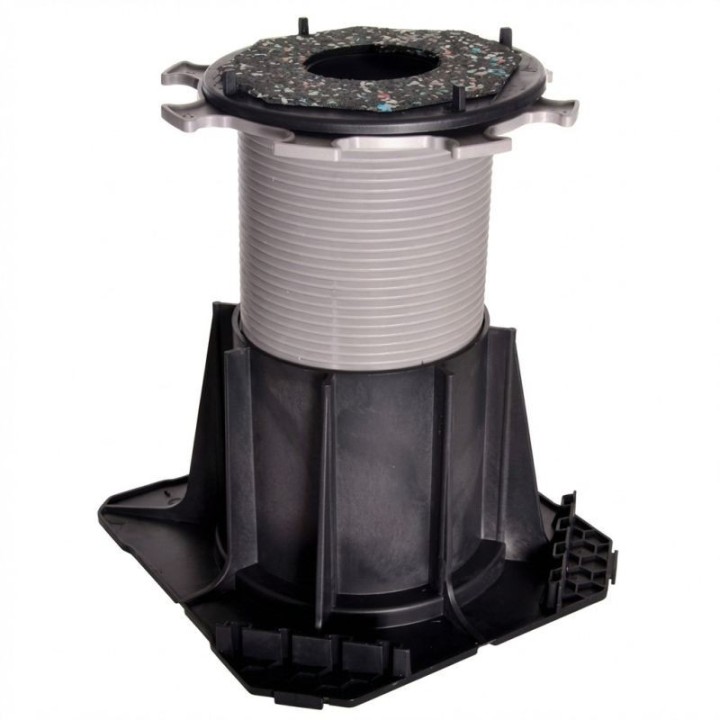

Das selbstnivellierende Stelzlager Cleman vereint die Premium-Ausstattung der Serie mit der Selbstnivellierung: Schallschutz-Gummipad inklusive, 2 seitliche Verkleidungshalter pro Grundplatte und quadratischer Fuß für die Verlegung in Ecken oder an einer Wand. Alle Elemente sind fest miteinander verbunden für optimale Stabilität, und der schwenkbare Kopf gleicht Unebenheiten des Bodens aus. Luft kann zirkulieren, Kabel und Rohre lassen sich unter der Konstruktion verlegen.

Die Vorteile

• Schwenkbarer Kopf: gleicht ein Gefälle bis 5 % aus oder erzeugt es
• Manuelle Einstellung über die graue Mutter, nach der Verlegung mit dem Cleman-Schlüssel nachjustierbar
• Optimierte Seitenverkleidung: 2 in die Grundplatte integrierte Halter
• Einfache Eckverlegung dank quadratischer Grundplatte
• Schallschutz-Gummipad inklusive
• 4 abbrechbare Abstandhalter von 4 mm für eine Verlegung mit oder ohne Fuge
• Bruchfestigkeit über 1 Tonne, konform zu DTU 43.1

Verlegetipps

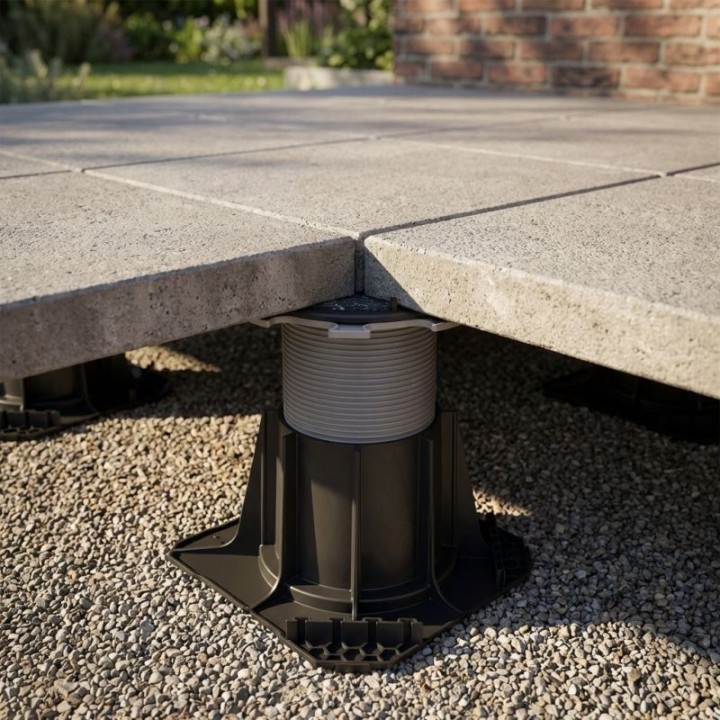

Dieses Stelzlager ist für den begehbaren Außenbereich bestimmt, auf unebenem, schlecht nivelliertem Boden oder bestehender Betonplatte. Auf Erde oder Rasen den Untergrund vorbereiten: Aushub 15 cm, Geotextil-Vlies, Tragschicht aus Schotter 0/31.5, Verdichtung. Der Boden muss nicht perfekt eben sein: Die schwenkbaren Köpfe gleichen Abweichungen aus. Sehen Sie ein Gefälle von 1 cm pro laufendem Meter für den Wasserablauf vor und verlegen Sie selbsttragende Platten der Klasse T7 oder T11 (Norm NF EN 1339 oder F+). Rechnen Sie mit 4 Stelzlagern pro Platte bis 60 × 60 cm, darüber mit 1 bis 2 zusätzlichen Stelzlagern in der Mitte. Achten Sie bei dieser beträchtlichen Höhe besonders auf Lot und Ebenheit der Konstruktion.

Kompatibilität mit Bitumenbahnen

Dieses Stelzlager aus Polypropylen mit breiter Grundfläche ist mit Bitumen- und PVC-Bahnen kompatibel. Legen Sie unter jedes Stelzlager eine Schutzschicht (Geotextil-Vlies oder Dämpfungsplatte), um jegliches Abriebrisiko zu vermeiden. Auf Abdichtungsbahnen zu vermeiden: Stelzlager mit Metallfuß, ohne breite Grundfläche oder mit mechanischer Befestigung, die die Bahn durchstoßen und die Abdichtung aufheben können.

Warnhinweise und bewährte Vorgehensweisen

• Nur für Platten: nicht für Lagerhölzer oder eine sekundäre Holzkonstruktion ausgelegt.
• Plattenstärke: vorzugsweise mindestens 2 cm für Stabilität und Langlebigkeit.
• Fugenlose Verlegung der Platten, um die Abdichtung des gesamten Aufbaus zu erhalten.

Technische Daten

Tipp: Der Cleman-Einstellschlüssel ist separat erhältlich, aber unverzichtbar, um die Höhe nach der Verlegung einzustellen. Ergänzen Sie je nach Projekt mit der Plattenauflage, dem Einstell-Bit (Akkuschrauber) und dem Erhöhungsaufsatz 60 mm Cleman.
